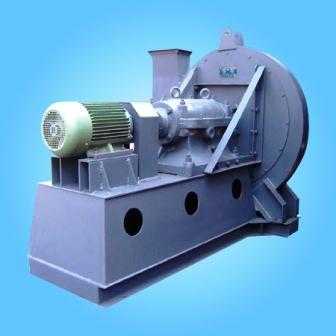

通風機

　　通風機是依靠輸入的機械能，提高氣體壓力并排送氣體的機械，它是一種從動的流體機械。排氣壓力低于1.5×10^4帕。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

通風機說明書

通風機

通風機|通風機型號規格

通風機是依靠輸入的機械能，提高氣體壓力并排送氣體的機械，它是一種從動的流體機械。排氣壓力低于1.5×10^4帕。
現代通風機廣泛用于工廠、礦井、隧道、冷卻塔、車輛、船舶和建筑物的通風、排塵和冷卻，鍋爐和工業爐窯的通風和引風，空氣調節設備和家用電器設備中的冷卻和通風，谷物的烘干和選送，風洞風源和氣墊船的充氣和推進等。

通風機型號分類一般可以分為離心通風機和軸流通風機兩種，那么我們來分析兩種風機型號的參數分別代表什么：
1、離心式通風機
離心風機型號的意義：由基本型號和補充型號所組成。如果風機的基本型號相同，而用途不同時，為方便區別，在基本型號前加“G”或“Y”等符號。 “G”表示送風機（鼓風機） “Y”表示引風機。補充型號由兩位數字組成。第一位數字表示風機進口吸入型式，以“0”、 “1 ”、 “2”表示，其中“0”代表雙吸風機； “1 ”代表單吸風機； “2”代表兩級串聯風機。第二位數字代表設計序號。風機型號完整的表示方法就包括：名稱、型號、機號、傳動方式、旋轉方向、出口位置等部分。例如：W9-26№16D
第一個位置代表風機的用途W(wǎng)高溫 F防腐 B防爆 ...
第二個位置代表風機的壓力特征 9高壓 8高壓 6中壓 5中壓 4低壓 3低壓
第三個位置連接符號
第四個位置，代表風機的壓力與風量的特征比值72大風量 68中風量 26低風量 19小風量 12 小風量第五個位置數學符號
第六個位置代表風機葉輪直徑 16葉輪直徑1.6米 12葉輪直徑1.2米 10葉輪直徑1.0米
4-72 No5A
風機型號：4-72
4代表壓力系數
72代表風量系數
No 是幾號的意思
5代表葉輪直徑（500mm）
A 傳動方式
電機與風機直連
離心風機的型號
由基本型號和補充型號所組成。
2、軸流式通風機
根據軸流風機的特性做出以下分類：
按材質分類:鋼制風機、玻璃鋼風機、塑料風機、PP風機，PVC風機，鎂合金風機、鋁風機、不銹鋼風機等等。
按用途分類：防爆風機、防腐風機、防爆防腐、專用軸流風機風機等類型。
按使用要求分類：管道式、壁式、崗位式、固定式、防雨防塵式、移動式、電機外置式等。
按安裝方式可分為：皮帶傳動式、電機直聯式。
可用于冶金、化工、輕工、食品、醫藥設備、機械設備及民用建筑等場所通風換氣或加強散熱之用.若將機殼去掉,亦可用做自由風扇,也可在較長的排氣管道內間隔串聯安裝,以提高管道中的風壓。
軸流風機型號200FZY4-D：200是風機的型號(一般是指風葉的直徑),YZFZ中的F-風機,Z-軸流式風機,Y-圓筒式.4-電機的性能參數序號(一般是指電機的轉速)也就是我們常說的4極電機。

性能
通風機的性能參數主要有流量、壓力、功率、效率和轉速。另外，噪聲和振動的大小也是通風機的主要技術指標。流量也稱風量，以單位時間內流經通風機的氣體體積表示。壓力也稱風壓，是指氣體在通風機內壓力升高值，有靜壓、動壓和全壓之分。全壓等于通風機出口截面與進口截面上氣流全壓之差；靜壓等于通風機出口截面與進口截面上氣流靜壓之差；動壓是指通風機出口截面上氣流平均速度的動壓。在同一截面上，氣流的全壓等于靜壓與動壓之和。
流量、風壓、功率和效率等參數之間有一定的函數關系，當其中一個參數發生變化時，其他各量也隨著變化。將它們之間的關系繪成曲線，稱為性能曲線。性能曲線形狀與通風機類型有關。改變通風機的風量和風壓，以滿足使用工況變化的要求稱為性能調節。常用的調節方法有5種。①在進氣管或排氣管中安置節流閥或風門控制流量。這種方法最簡單，但調節效果差。②葉輪進口前安置導流器改變氣流方向。③改變通風機轉速。這種方法經濟性能最好，但比較復雜。改變轉速需考慮葉輪強度和電動機負荷條件。④改變?nèi)~輪寬度?？墒构r改變時，通風機的使用效率變化不大，但比較復雜。⑤改變動葉片安裝角。采用這種方法設備費用最高、維護最復雜，但流量變化范圍大、經濟性好，一般用于大型軸流通風機。

工作原理
通風機的工作原理與透平壓縮機基本相同，只是由于氣體流速較低，壓力變化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。
通風機與風機的關系：風機是我國對氣體壓縮和氣體輸送機械的習慣簡稱，通常所說的風機包括通風機，鼓風機，壓縮機以及羅茨鼓風機，但是不包括活塞壓縮機等容積式鼓風機和壓縮機。通風機是風機的一種產品類型，但人們通常把通風機筒叫為風機，既通風機是風機的另外一種叫法。

通風機分類
按氣體流動方向的不同，通風機主要分為離心式、軸流式、斜流式和橫流式等類型。
（1）離心式通風機
離心通風機是現代社會出現的一種以動力機（主要是電動機）驅動葉輪在蝸形機殼內旋轉，空氣經吸氣口從葉輪中心處吸入。由于葉片對氣體的動力作用，氣體壓力和速度得以提高，并在離心力作用下沿著葉道甩向機殼，從排氣口排出。因氣體在葉輪內的流動主要是在徑向平面內，故又稱徑流通風機。
離心通風機主要由葉輪和機殼組成，小型通風機的葉輪直接裝在電動機上中、大型通風機通過聯軸器或皮帶輪與電動機聯接。離心通風機一般為單側進氣，用單級葉輪；流量大的可雙側進氣，用兩個背靠背的葉輪，又稱為雙吸式離心通風機。
葉輪是通風機的主要部件，它的幾何形狀、尺寸、葉片數目和制造精度對性能有很大影響。葉輪經靜平衡和動平衡校正才能保證通風機平穩地轉動。按葉片出口方向的不同，葉輪分為前向、徑向和后向三種型式。前向葉輪的葉片頂部向葉輪旋轉方向傾斜；徑向葉輪的葉片頂部是向徑向的，又分直葉片式和曲線型葉片；后向葉輪的葉片頂部向葉輪旋轉的反向傾斜。
管道通風機
管道通風機
前向葉輪產生的壓力最大，在流量和轉數一定時，所需葉輪直徑最小，但效率一般較低；后向葉輪相反，所產生的壓力最小，所需葉輪直徑最大，而效率一般較高；徑向葉輪介于兩者之間。葉片的型線以直葉片最簡單，機翼型葉片最復雜。
為了使葉片表面有合適的速度分布，一般采用曲線型葉片，如等厚度圓弧葉片。葉輪通常都有蓋盤，以增加葉輪的強度和減少葉片與機殼間的氣體泄漏。葉片與蓋盤的聯接采用焊接或鉚接。焊接葉輪的重量較輕，流道光滑。低、中壓小型離心通風機的葉輪也有采用鋁合金鑄造的。
（2）軸流式通風機
軸流式通風機工作時，動力機驅動葉輪在圓筒形機殼內旋轉，氣體從集流器進入，通過葉輪獲得能量，提高壓力和速度，然后沿軸向排出。軸流通風機的布置形式有立式、臥式和傾斜式三種，小型的葉輪直徑只有100毫米左右，大型的可達20米以上。
軸流式通風機
軸流式通風機
小型低壓軸流通風機由葉輪、機殼和集流器等部件組成，通常安裝在建筑物的墻壁或天花板上；大型高壓軸流通風機由集流器、葉輪、流線體、機殼、擴散筒和傳動部件組成。葉片均勻布置在輪轂上，數目一般為2～24。葉片越多，風壓越高；葉片安裝角一般為10°～45°，安裝角越大，風量和風壓越大。軸流式通風機的主要零件大都用鋼板焊接或鉚接而成。[2]
（3）斜流式通風機
斜流通風機又稱混流通風機，在這類通風機中，氣體以與軸線成某一角度的方向進入葉輪，在葉道中獲得能量，并沿傾斜方向流出。通風機的葉輪和機殼的形狀為圓錐形。這種通風機兼有離心式和軸流式的特點，流量范圍和效率均介于兩者之間。
（4）橫流式通風機
橫流通風機是具有前向多翼葉輪的小型高壓離心通風機。氣體從轉子外緣的一側進入葉輪，然后穿過葉輪內部從另一側排出，氣體在葉輪內兩次受到葉片的力的作用。在相同性能的條件下，它的尺寸小、轉速低。
與其他類型低速通風機相比，橫流通風機具有較高的效率。它的軸向寬度可任意選擇，而不影響氣體的流動狀態，氣體在整個轉子寬度上仍保持流動均勻。它的出口截面窄而長，適宜于安裝在各種扁平形的設備中用來冷卻或通風。
通風機的性能參數主要有流量、壓力、功率，效率和轉速。另外，噪聲和振動的大小也是通風機的主要技術指標。流量也稱風量，以單位時間內流經通風機的氣體體積表示；壓力也稱風壓，是指氣體在通風機內壓力升高值，有靜壓、動壓和全壓之分；功率是指通風機的輸入功率，即軸功率。通風機有效功率與軸功率之比稱為效率。通風機全壓效率可達90%。
通風機未來的發展將進一步提高通風機的氣動效率、裝置效率和使用效率，以降低電能消耗；用動葉可調的軸流通風機代替大型離心通風機；降低通風機噪聲；提高排煙、排塵通風機葉輪和機殼的耐磨性；實現變轉速調節和自動化調節。
壓力高低
1.低壓離心通風機：風機進口為標準大氣條件，通風機全壓PtF≤1kPa的離心通風機。
2.中壓離心通風機：風機進口為標準大氣條件，通風機全壓為1kPa 3.高壓離心通風機：風機進口為標準大氣條件，通風機全壓為3kPa 4.低壓軸流通風機：風機進口為標準大氣條件，通風機全壓為PtF≤0.5kPa的軸流通風機。
5.高壓軸流通風機：風機進口為標準大氣條件，通風機全壓為0.5kPa
故障及維修
常見問題
通風機的耐磨性能和耐磨處理：由于大量通風機應用于工廠、礦井、隧道等的通風和排塵等，所以風機的葉輪和機殼都有不同程度的磨損，在一些地方直接影響到生產的順利進行，因此對通風機的耐磨性能有著很高的要求。
常用的耐磨處理有堆焊，噴涂，噴焊、涂覆高分子耐磨材料等，可以相對延長通風機的使用壽命。近幾年我國從國外引進一種有效的耐磨處理方法，就是在葉輪或蝸殼便面粘貼或者鑲嵌耐磨陶瓷，由于耐磨陶瓷有良好的耐磨性能，可以大大提高分機的耐磨性能。并且粘貼了耐磨陶瓷片的通風機維護方便，所以在我國相關行業得到了廣泛的推廣應用。
解決方案
通風機磨損類故障則多使用高分子耐磨材料，多是指高分子復合材料而言，主要用于通風機傳動部位磨損的修復，因材料具有更強的粘著力和抗壓強度，可以做到設備免拆卸，免機加工修復，較傳統方法更具優勢，避免了堆焊的熱應力影響及噴涂技術要求高的弊端。同時由于高分子復合材料具備金屬欠缺的退讓性，可以很好的吸收通風機的沖擊振動，避免了二次磨損，在解決通風機傳動部位磨損故障的應用中日趨成熟。
