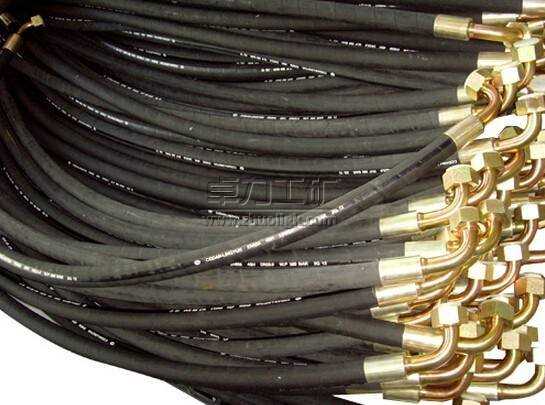

鋼絲編織膠管
產品用途
鋼絲增強液壓橡膠軟管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動用。
產品結構
鋼絲編織膠管結構是由耐液體的合成橡膠內膠層、中膠層、Ⅰ或Ⅱ或Ⅲ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。
產品特點
1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
2.膠管承壓力高，脈沖性能優越。
3.管體結合緊密，使用柔軟，在壓力下變形小。
4.膠管具有優良的耐曲繞性和耐疲勞性。
5.鋼絲編織膠管長度大，φ32以上定尺為20米，φ25以下可連達十米甚至百米以上。
適用溫度：油類-40℃—+100℃，空氣-30℃—+50 ℃，水乳液+80℃以下，超出請選用本廠專用產品。
技術參數

軟管規格	內徑mm	鋼絲層直徑mm	外徑mm	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	最小彎曲 半徑mm	參考重量kg/m
5-1-21	5±0.5	9.5±0.5	11.7±0.8	21	31.5	63	90	0.25
6-1-20	6±0.5	11±0.5	13.3±0.8	20	30	60	100	0.34
8-1-17.5	8±0.5	12±0.6	14.9±0.8	17.5	26.25	52.5	115	0.41
10-1-16	10±0.5	15.1±0.6	17.3±0.8	16	24	48	130	0.47
13-1-14	13±0.5	18.3±0.8	20.7±0.8	14	21	42	180	0.67
16-1-12	16±0.5	21.4±0.8	23.9±0.8	12	18	36	205	0.70
19-1-10	19±0.5	25.4±0.8	27.6±1.0	10	15	30	240	0.84
22-1-9	22±0.5	28.4±0.8	31.7±1.0	9	13.5	27	280	0.95
25-1-8	25±0.5	32.2±0.8	35.6±1.0	8	12	24	300	1.09
32-1-6	32±0.7	39.2±0.8	43.2±1.2	6	9	18	420	1.38
38-1-5	38±0.7	45.2±0.8	50±1.2	5	7.5	15	500	1.80
51-1-4	51±0.7	58.2±0.8	63±1.2	4	6	12	630	2.80
64-1-2.5	64±1.0	71±1.0	75±1.5	2.5	3.75	7.5	770	4.00
76-1-1.5	76±1.0	84±1.0	88±1.5	1.5	2.25	4.5	930	5.50
89-1-1	89±1.0	97±1.0	103±1.5	1	1.5	3	1100	7.60
102-1-1	102±1.0	111±1.0	115±1.5	1	1.5	3	1250	9.00
127-1-1	127±2.0	136±1.5	141±1.5	1	1.5	3	2000
152-1-1	152±2.0	161±1.5	166±1.5	1	1.5	3	2050

軟管規格	內徑mm	鋼絲層直徑mm	外徑mm	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	最小彎曲 半徑mm	參考重量kg/m
5-2-60	5±0.5	11.2±0.5	14±0.8	60	90	150	90	0.4
6-2-60	6±0.5	12.7±0.5	14.9±0.8	60	90	150	100	0.45
8-2-50	8±0.5	14.3±0.6	16.5±0.8	50	75	125	115	0.62
10-2-40	10±0.5	16.7±0.6	18.9±0.8	40	60	100	130	0.71
13-2-30	13±0.5	19.8±0.8	22.3±0.8	30	45	90	180	0.93
16-2-21	16±0.5	23±0.8	25.5±0.8	21	31.5	63	205	1.0
19-2-18	19±0.5	27±0.8	29.2±1.0	18	27	54	240	1.23
22-2-16	22±0.5	30.5±0.8	33±1.0	16	24	48	280	1.38
25-2-14	25±0.5	34±0.8	38±1.0	14	21	42	300	1.54
32-2-11	32±0.5	41±0.8	46±1.2	11	16.5	33	420	1.82
38-2-10	38±0.7	47±0.8	52±1.2	10	15	30	500	2.44
51-2-8	51±0.7	60±0.8	65±1.2	8	12	24	630	3.18
64-2-5	64±1.0	73±1.0	77±1.5	5	7.5	15	790	3.74
76-2-4	76±1.0	86±1.0	90±1.5	4	6	12	930	4.5
89-2-3	89±1.0	99±1.0	105±1.5	3	4.5	9	1100	5.16
102-2-3	102±1.0	113±1.0	117±1.5	3	4.5	9	1250	5.69
127-2-2	127±1.0	138±1.5	143±1.5	2	3	6	1500	6.46
152-2-2	152±1.0	163±1.5	168±1.5	2	3	6	2050	7.61
203-2-2	203±1.0	216±1.5	220±1.5	2	3	6	2500

軟管規格	內徑mm	鋼絲層直徑mm	外徑mm	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	最小彎曲 半徑mm	參考重量kg/m
5-3-72	5±0.5	13±0.5	16±0.8	72	108	180	120	0.5
6-3-68	6±0.5	14.5±0.5	17.5±0.8	68	102	170	140	0.56
8-3-54	8±0.5	16±0.6	19±0.8	54	81	135	160	0.83
10-3-53	10±0.5	18.5±0.6	21.5±0.8	53	79.5	132.5	180	0.95
13-3-36	13±0.5	21.6±0.8	24.5±0.8	36	54	108	240	1.22
16-3-34	16±0.5	25±0.8	28±0.8	34	51	102	300	1.3
19-3-34	19±0.5	29±0.8	32±1.0	34	51	102	330	1.62
22-3-26	22±0.5	32.5±0.8	35.5±1.0	26	39	78	380	1.81
25-3-24	25±0.5	36±0.8	40±1.0	24	36	72	400	1.99
32-3-13	32±0.5	43±0.8	47±1.2	13	19.5	39	450	2.46
38-3-12	38±0.7	49±0.8	53±1.2	12	18	36	500	3.08
51-3-10	51±0.7	62±0.8	66±1.2	10	15	30	630	3.96
64-3-6	64±1.0	75±1.0	79±1.5	6	9	18	790	4.72
76-3-5	76±1.0	88±1.0	92±1.5	5	7.5	15	960	5.69
89-3-4	89±1.0	101±1.0	105±1.5	4	6	12	1100	6.8
102-3-4	102±1.0	115±1.0	120±1.5	4	6	12	1250	7.34
127-3-3	127±1.0	140±1.5	145±1.5	3	4.5	9	1560	8.45

卓力工礦是國內知名鋼絲編織膠管生產廠家，有豐富的經驗為客戶提供高品質的鋼絲編織膠管及完善的售后服務，如果您想了解最新鋼絲編織膠管價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：鋼絲編織膠管發貨時間？ 鋼絲編織膠管售后保障？ 鋼絲編織膠管訂貨需要提供什么信息？
