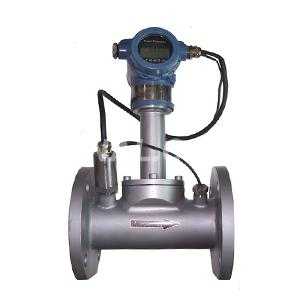

煙氣流量計·靶式流量計

煙氣流量計·靶式流量計|煙氣流量計生產廠家

煙氣流量計是靶式流量計原理，保證vn系列流量計的耐用性、實用性，使用壽命長等特點，同時使vn系列流量計測量精度高，穩定性好的優勢。
簡述
煙氣流量計用于各種vn系列流量計量的流量測量?jī)x表
vn系列流量計整套系統由：流量傳感器（靶式傳感器）、智能液晶主機、溫壓補償原件及儀表閥門組件構成。
vn系列流量計也可適用于各種純凈贓污及腐蝕性介質的測量。
由于vn系列流量計具有量程范圍大、精度高、性能穩定、能測高溫、高粘度液體、安裝簡易、操作方便等諸多優點，適用于石油開采、煉油、化工、商業、儲油庫等工業部門的流體計量。
工作原理
當煙氣在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，其數學公式：
F = Cd·A·ρ·V2/2
F:靶板所受的作用力
Cd：流體阻力系數
A：靶板對測量管軸向投影面積
ρ：工況下介質密度
V：介質在測量管中的特征流速
靶板所受的作用力，經靶桿傳遞使傳感器的彈性體產生微量變化，經過電路轉換，輸出相應的電信號。
產品特點
·整臺儀表在設計中無可動部件，安裝簡便免維護；
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
產品參數
產品名稱：煙氣流量計
口　徑：DN15～DN3000mm
公稱壓力：0.6～42MPa
工況溫度：-180～+500℃
精　度：±0.2～±1.5%FS
量 程 比：1：10
殼　 體：碳鋼；不銹鋼(或按用戶要求提供)(襯氟)
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65 IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：企標Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連接方式：雙法蘭式、插入式、對夾式
安裝注意
不充許直接在煙氣流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件。如果需要在煙氣流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
