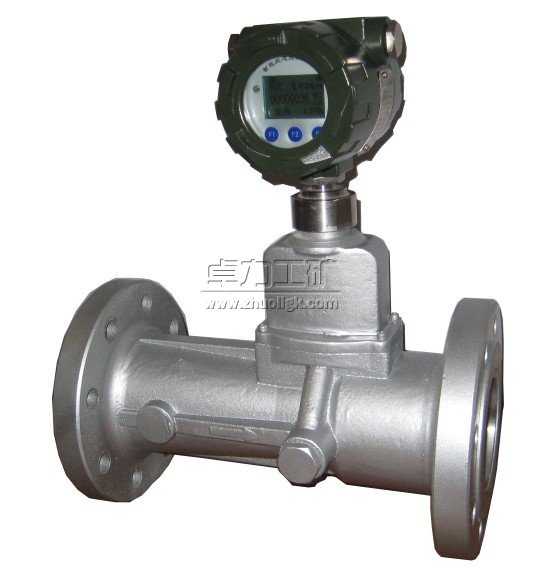

旋渦流量計·旋進旋渦流量計

　　旋渦流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

旋渦流量計·旋進旋渦流量計說明書

旋渦流量計·旋進旋渦流量計

旋渦流量計·旋進旋渦流量計|智能式旋進旋渦流量計廠家

旋渦流量計·旋進旋渦流量計
旋渦流量計是利用流體旋渦的進動現象，采用壓電晶體作傳感元件，結合微機技術設計而成,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。

HD-LUX智能型流量計集流量計、微電腦、壓力、溫度傳感器于一體，采用內置式結構，使結構更緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；LUX采用雙檢測技術有效地提高了信號檢測強度，成功得抑制了由管線振動引起的干擾。

主要用途
旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品。

產品分類
旋進旋渦流量計是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。
由于旋進旋渦流量計的獨特性，使得其在發展過程中必須不斷的適應機械制造水平的發展，所以旋進旋渦流量計根據其測量對象的不同，分為“智能型旋進旋渦流量計”和“蒸汽型旋進旋渦流量計”。
智能旋進旋渦氣體流量計采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的先進水平?？蓮V泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。
蒸汽型旋進旋渦流量計采用先進的雙探頭旋進式流量傳感器技術，抗干擾能力強，精確度高、無機械轉動部件，不易腐蝕，結構緊湊，可靠性高、穩定性好，維修量小。
智能型旋進旋渦流量計可以測量各種氣體，而蒸汽型旋進旋渦流量計則只能測量蒸汽。

工作原理
在流體管道中，垂直插入—個柱形阻擋物，在其后部（相對于流體流向）兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列，我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體，實驗證明，在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而，只要檢測出旋渦分離的頻率，即可計算出管道內流體的流速或流量。

流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。

組成
旋進旋渦流量計由傳感器和轉換顯示儀組成。
1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。
旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。
檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。
整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。
殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。
2、轉換顯示儀
由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

主要特點
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4．特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。

● 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無需維護；

● 采用先進的電腦芯片，集成度高，體積小，性能好，整機功能強；

● 采用專用顯示屏，顯示位數多，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。

● 采用EEPROM技術，各參數設置方便，并可保存400組流量數據；

● 脈沖、模擬信號輸出，并具有RS485接口；

● 采用專用MODEM，通過電話網絡可實現計算機遠程集中管理。

使用環境條件
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
工作條件
介質溫度范圍：-20℃～+70℃
公稱壓力：1.6、2.5、4.0 、6.3MPa

應用場合
發電及熱電聯產、供熱行業；
航空、航天、造船、核能及兵器行業；
機械、冶金、煤礦及汽車制造行業；
石油、化工行業；
醫藥、食品及煙灑制造行業；
森工、農墾及輕工行業等。

技術參數

序號	項目	主要性能指標
1	公稱通徑 DN(mm)	20	25	32	50		80	100	150	200
2	流量范圍 (m3／h)	1.2～10	2.5～30	4.5～60	10～150		28～400	50～800	150～2250	360～3600
3	準確度等級	1.0級；1.5級(其相應的基本誤差限為± 1.0%； ±1.5%)
4	重復性(%)	<基本誤差限的1/3
5	過流量能力	最大流量的1倍
6	工作壓力(MPa)	PN1.6、2.5、4.0、6.4
7	介質溫度(℃)	－30～70
8	壓力損失(MPa)	△P=ρ／1.205 ×△PN
9	輸出信號方式	脈沖：低電平＜0．7V ；高電平VD—1V(VD一外供電電壓) 模擬：4mA—20mA RS 485通訊接口
10	表體材料	鋁合金、不銹鋼(>2.5MPa)
11	適用介質	氣體
12	環境條件	溫度：-30℃～55℃ 濕度：5%～95% 大氣壓力：86 kPa～106kPa
13	供電方式及功耗	普通型內供電3VDC功耗＜80μA 外供電6～24V DC功耗＜20mA				智能型(壓溫一體化) 內供電3.6VDC功耗<200μA 外供電12～24V DC功耗<100mA
14	防爆等級	防爆標志：ExdⅡBT4；ExibⅡBT6(LUY-B1)
15	執行標準	產品標準： Q／FM 01-2002《LUY系列旋進旋渦流量計》檢定規程：JJG 198-1994《速度式流量計檢定規程》

旋進旋渦流量計外形尺寸圖

公稱通徑DN(mm)	公稱壓力(MPa)	外形尺寸		表體材質		重量
公稱通徑DN(mm)	公稱壓力(MPa)	表體長度A	高度H	不銹鋼	鋁合金	重量
20(15)	1.6/2.5/4.0	160	360	√	√	6
20(15)	6.3/10/16	160	365	√		8
25	1.6/2.5/4.0	180	367	√	√	7
25	6.3/10/16	180	378	√		10
32	1.6/2.5/4.0	200	383	√	√	9
32	6.3/10/16	200	402	√		12
40	1.6/2.5/4.0	200	383	√	√	9
40	6.3/10/16	200	402	√		12
50	1.6/2.5/4.0	230	403	√		11
50	6.3/10/16	230	421	√		14
80	1.6	330	438	√	√	11
	2.5/4.0	330	438	√		18
	6.3/10/16	330	446	√		21
100	1.6	410	468	√	√	14
	2.5/4.0	410	475	√		18
	6.3/10/16	410	483	√		33
150	1.6	585	542	√	√	21
	2.5/4.0	585	549	√		52
	6.3/10/16	585	572	√		72
200	1.6	700	618	√	√	41
	2.5	700	626	√		117
	4.0	700	634	√		127

旋進旋渦流量計產品選型

代號	口徑	流量范圍m3/h
LUX-25	DN25	2．5～30
LUX-32	DN32	4．5～60
LUX-50	DN50	10～150
LUX-80	DN80	28～400
LUX-100	DN100	50～800
LUX-150	DN150	150～2250
LUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金
