1 概述
1.1 產品特點

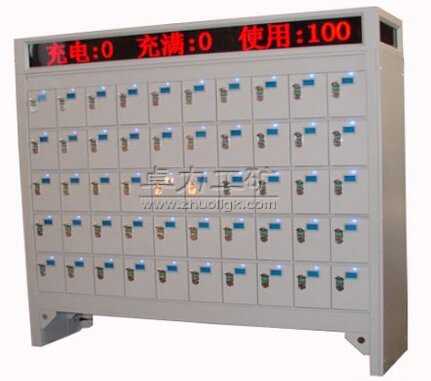

LCD液晶顯示、電磁密碼鎖開合的礦燈充電柜是一款新型礦燈充電控制管理系統。
1.1.1 專業性強：它采用高效穩定的開關電源形式進行礦燈的充電管理，具備高效節能、安全穩定的特點，可用于鎳氫電池、鉛酸電池、錳酸鋰電池、磷酸鐵鋰電池的礦燈設計的充電設備。
1.1.2  安全穩定可靠：它采用供電電源冗余設計，每臺燈架采用3臺可輸出300W的開關電源作為供電電源，保證了系統的可靠性；監測輸入交流電源的狀態，具備輸入高低壓報警的功能和自動關機功能，增強了系統的安全性。
1.1.3  智能化程度高、顯示直觀：它采用LCD液晶屏來顯示整臺架子的狀況和每盞礦燈的充電狀態，包括礦燈是否充電結束、礦燈是否取走、是否電壓異常等礦燈狀態，同時通過通訊接口可上傳至中央處理系統。
1.1.4  安裝簡單，方便客戶的使用。
1.2 常規技術指標
1.2.1   礦燈架輸入電壓：AC 220±20%；
1.2.2   最大輸出功率：900W；
1.2.3   礦燈架輸出電壓：DC 4.2-5.5V；
1.2.4   礦燈充電點數：100點；
1.2.5   礦燈狀態顯示方式：128*64 LCD顯示屏；
1.2.6   燈架狀態顯示方式：128*64 LCD顯示屏；
1.2.7   工作溫度：-10℃- +50℃；
1.2.8   充電點位具有短路保護和短路自恢復功能

2 結構特征與工作原理
2.1 結構特征

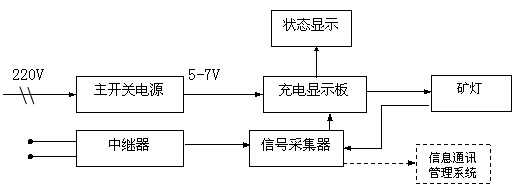

整個充電架由架體、電氣部分、通訊部分、嵌入軟件和管理軟件組成。電氣部分由主開關電源、充電顯示板、中繼器、信號采集器等部分組成。結構框圖如下：

圖1  CTF102K（A）結構框圖
2.2   工作原理
接通主開關電源后,主開關電源向每路充電板供電，同時向中繼器供電。中繼器上電后進入工作狀態。中繼器對每個燈位狀態進行循環實時檢測，對于正常的燈位，中繼器檢測其狀態；如果有礦燈，中繼器板控制充電板進入（CC/CV）充電模式，對礦燈進行充電；當?shù)V燈充電完畢后，中繼器控制充電板進入休眠狀態；如果配有礦燈信息管理系統，每個燈位的實時狀態將在在礦燈信息管理系統進行顯示。
3 操作說明
3.1 顯示說明
3.1.1 每盞礦燈的充電對應128*64 LCD顯示屏。
每個燈架對應一個LCD液晶屏，正常狀態下分別顯示交流輸入電壓和3路直流充電電壓；查詢狀態下的顯示見3.3。
3.2 按鍵說明
3.2.1  確定鍵：按確定鍵，進入充電電壓設定、系統自檢界面、交流顯示調節等界面；
3.2.2 取消鍵：按取消鍵，進入正常界面；
3.2.3 向上鍵：在查詢界面，按向上鍵，查詢上一條信息；
3.2.4 向下鍵：在查詢界面，按向下鍵，查詢下一條信息；
3.3 操作說明
3.3.1 進入查詢、充電電壓設定界面、交流顯示調節和系統總點位界面
在“正常”界面下按一下“確定”鍵，進入“查詢、充電電壓設定和系統自檢”第1屏，LCD液晶屏顯示如下：
第一行顯示 已經取走的礦燈總數；
第二行顯示 充電完成的礦燈總數；
第三行顯示 充電電壓異常的礦燈充電點數；
第四行顯示 通訊故障的礦燈充電點數。
3.3.2 單點信息查詢
第2屏到第26屏每屏顯示100充電點的狀態。
3.3.3 充電電壓設定
第27屏到第29屏分別顯示1至3路的充電電壓，LCD液晶屏顯示內容如下：
第一行顯示  信息屏數，如0053表示第53屏顯示信息，同時代表第1路的開關電源；
第二行顯示  開關電源的路數，如0001表示是第1路開關電源；
第三行顯示  無顯示內容；
第四行顯示  第4行所指示開關電源的直流輸出電壓值。
在上述的顯示界面條件下，如果想調整此路開關電源的輸出電壓，按一下“確定”鍵則進入此路開關電源輸出電壓調整界面，顯示屏第三行顯示此路開關電源直流輸出電壓的調整系數，按“向上”鍵調高或按“向下”鍵調低開關電源的輸出電壓，第四行顯示實時輸出電壓，調整結束后按下“確定”鍵保存調整結果同時返回上一界面。
3.3.4 交流電壓顯示調節
第18屏顯示交流電壓，顯示內容如下：
第一行顯示  交流輸入電壓值；
第二行顯示  無顯示內容；
第三行顯示  無顯示內容；
第四行顯示  無顯示內容。
在上述的顯示界面條件下，如果想調整交流輸入的顯示電壓，按一下“確定”鍵則進入顯示電壓調整界面，顯示屏第三行顯示顯示電壓的調整系數，按“向上”鍵調高或按“向下”鍵調節顯示電壓，第一行顯示交流電壓顯示值，調整結束后按下“確定”鍵保存調整結果同時返回上一界面。
在任意查詢界面，按下“向上”鍵或“向下”鍵循環顯示各界面，按下“返回”鍵，顯示屏返回正常顯示頁面。
4 安裝與使用操作
4.1 打開充電架底層的蓋板和側面的控制面板，將220V交流電源壓入接線端子，并接好地線，然后將蓋板蓋好側板上好。
4.2 將礦燈燈頭插入插座順時針旋轉180°，使礦燈燈頭下部的充電觸點壓緊彈簧片。
4.3 接通主電源開關，此時中繼板上應顯示各路的充電電壓值和交流輸入電壓值。各燈位的紅色LED全部點亮，充電架進入工作狀態。
4.4 礦燈充滿電后，燈位LED指示燈紅燈滅、綠燈亮，此時表示電池已充滿。
5 注意事項
5.1 充電架必須可靠接地。
5.2 打開蓋板或控制面板時必須先切斷電源。
5.3 礦燈充電時必須使燈頭開關處在斷開位置，使燈熄滅。
5.4 應經常清理充電座彈簧片，使其與燈頭正極保持良好的接觸。
5.5 充電過程中，只有對應的LED顯示綠燈亮?xí)r，該盞礦燈才能取下使用。
5.6 充電操作人員，應經過專業培訓。
6 控制保護
6.1 交流輸入欠壓保護
在交流輸入電壓低于170V時，充電架自我保護有效，自動切斷交流輸入；在輸入電壓回升到180以上時，重新打開交流輸入，充電架正常工作。
6.2 交流輸入過壓保護
在交流輸入電壓高于260V時，充電架自我保護有效，自動切斷交流輸入；在輸入電壓回落到250V以下時，重新打開交流輸入，充電架正常工作。

7 常見故障及排除方法

故障現象	原因分析	排除方法	備注
①接通電源后電壓表指示低于額定值	網上電壓過低 主電源有故障	測電源電壓 修主電源
②接通電源后   各燈位LCD都不亮	開關電源故障或線路不通	修開關電源或檢查電路
③礦燈裝入充電架，30秒鐘后，礦燈狀態仍為取走。	（1） 礦燈過放電，電池保護板鎖死         （2）礦燈電池開路  （2） 充電板電源插頭未        插好        （1） 充電板電路有故障	進行激活   檢查礦燈 重新插入充電板插頭   修充電板
④電壓表、電流表顯示數值波動大	電源電壓過高、過低， 電源波動幅度大	檢查電源：檢查充電架電路上有無大功率設備頻繁啟動


8 保養和維護
8.1 為避免充電架內積累灰塵過多影響充電架的使用壽命和充電效果,建議每半年對充電架內部、充電板顯示板、中繼板清理一次灰塵。打開充電架蓋板和控制箱的門，用皮老虎吹凈塵埃。
8.2 經常清理充電座彈簧片上的氧化物或異物，使彈簧片與燈頭觸點保持良好的接觸，以減少接觸電阻。
9 運輸和貯存
9.1 運輸
產品在運輸過程中,不應受劇烈震動、撞擊和倒置，禁止雨淋。
9.2 貯存
    產品不得暴曬、雨淋。應存放在空氣流通、周圍介質溫度不高于40℃、不低于-40℃、空氣最大相對濕度不超過90%（在周圍空氣溫度20℃±5℃）、無腐蝕性氣體的倉庫中。
10 開箱及檢查
10.1 包裝
   包裝內含CTF102K(A)型礦燈充電架一臺及相關資料一份，毛重245kg;
10.2  箱注意事項
10.2.1 開箱前先檢查外包裝有無嚴重破損。
10.2.2 拆除包裝時不得用錘子猛烈敲擊。
10.3  檢查
10.3.1 隨產品帶有“安裝使用說明書”、“裝箱單”、“合格證”，     請按裝箱單核對所有附件。
10.3.2 打開蓋板查看充電架內部件及插頭有無松動、脫離，而后蓋好蓋板。

11 其他
11.1  質量保證
產品在出廠時已進行了嚴格的出廠檢驗。由于運輸或用戶使用條件的不同，在運輸和使用過程中出現問題,請用戶及時反饋質量信息。用戶若有特殊要求和其他疑問時請及時與公司聯系,我們將以一流的產品、優質的服務，隨時滿足您的要求。
