一、概述

GUY19缺水傳感器主要用于煤礦瓦斯抽放泵站水循環系統管道水流狀態的檢測。將水流狀態（有水/無水）轉換為 1/5mA信號和RS485信號輸出。
該傳感器采用新型熱交換原理，優化設計，具有結構新穎、安裝使用方便、功耗低、適應性強、性能穩定可靠等特點。


二、特點：

1.GUY19缺水傳感器對介質流動的壓力損失幾乎可忽略不計；
2.流量檢測部分最大耐壓可達100bar，完全滿足當前煤礦所有類型的供水水壓；
3.通過檢測水流來判斷供水狀態，與管道內水壓無任何關系，且動作點范圍在0-5m/s內連續可調，滿足所有煤礦抽放泵站水環式真空泵供水管道水流檢測要求；
4.流量檢測部分采用抗結垢涂層，整體尺寸小巧，易安裝、免維護；
5.具有兩種可選的輸出信號，既能接入PLC控制設備又能兼容現有各個廠家的煤礦瓦斯抽采監控系統。



三、技術參數：

1、GUY19缺水傳感器適用環境
（1）環境溫度：0℃～+40℃；
（2）平均相對濕度：≤95%（+25℃）；
（3）工作介質溫度：0℃～+60℃；
（4）大氣壓力：80kPa～106 kPa；
（5）無顯著振動和沖擊的場所；
（6）具有甲烷混合物及煤塵爆炸危險的煤礦環境。 防爆型式：礦用本質安全型，防爆標志：ExiaIMa。
2、電氣性能
（1）額定工作電壓：19V.DC；
（2）工作電流：≤80 mA。
3、輸出信號制式
（1）開關量信號輸出
① 路數：1路；
② 當無水狀態時，輸出電流為：1mA.DC；當有水狀態時，輸出電流為：5mA.DC（負載阻抗：1kΩ）；
③ 輸出信號誤差不超過±20%。
（2）無源觸點信號輸出
① 路數：1路；
② 接點容量：2A 30V.DC；
③ 當無水狀態時，無源接點閉合,且灌入電流為2mA時，輸出端電壓：≤0.5V；當有水狀態時, 無源接點斷開，兩端之間的漏電阻：≥100KΩ。
4、傳輸距離
最大傳輸距離：2km。
5、響應時間
響應時間≤15s。
6、外殼結構
（1）外殼防護等級IP65；

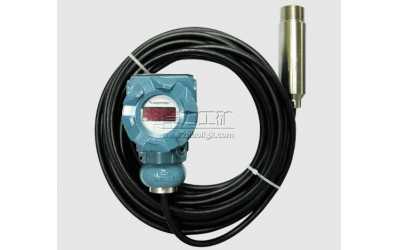

GUY19缺水傳感器
